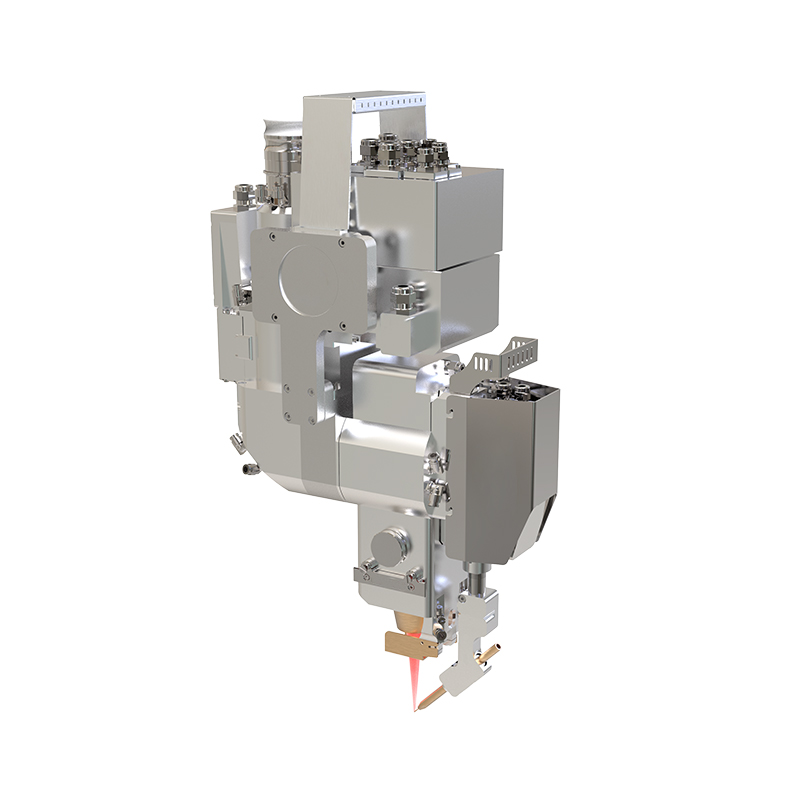

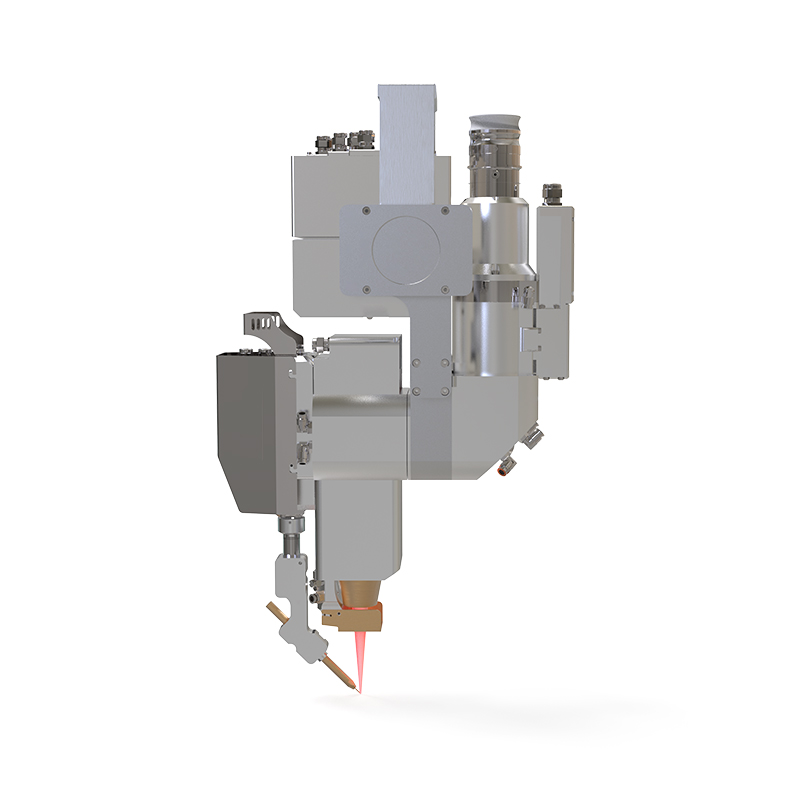

NewFA3送丝钎熔焊接头

NewFA3系列钎熔焊接头,配置自动补偿功能的触觉跟踪系统,满足车顶/后背门激光钎焊苛刻的焊接要求,精准控制激光工艺,实现完美的焊接外观质量。

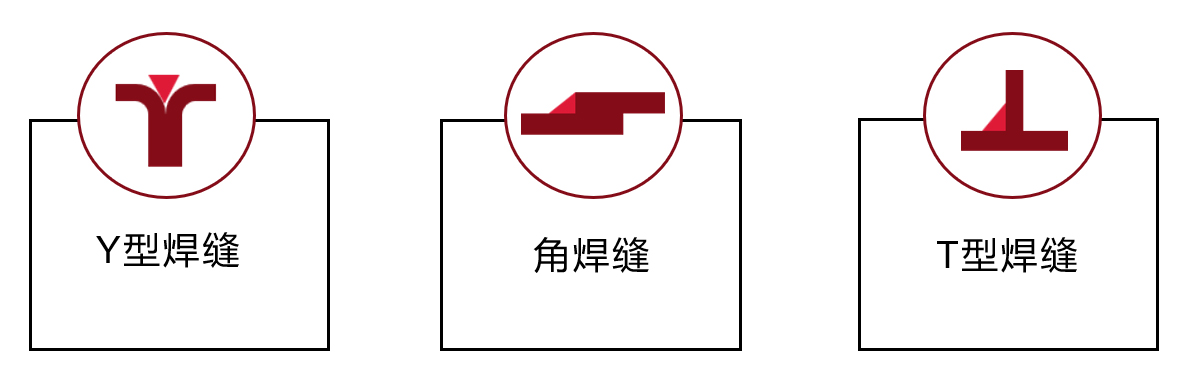

应用范围

车顶激光焊
后背门激光焊
角焊缝激光焊

NewFA3钎、熔送丝焊接头具备高精度的焊缝跟踪和焦距自动补偿功能,适用于新能源汽车的车身、动力电池、电机、电驱等关键构件的高质高效焊接。

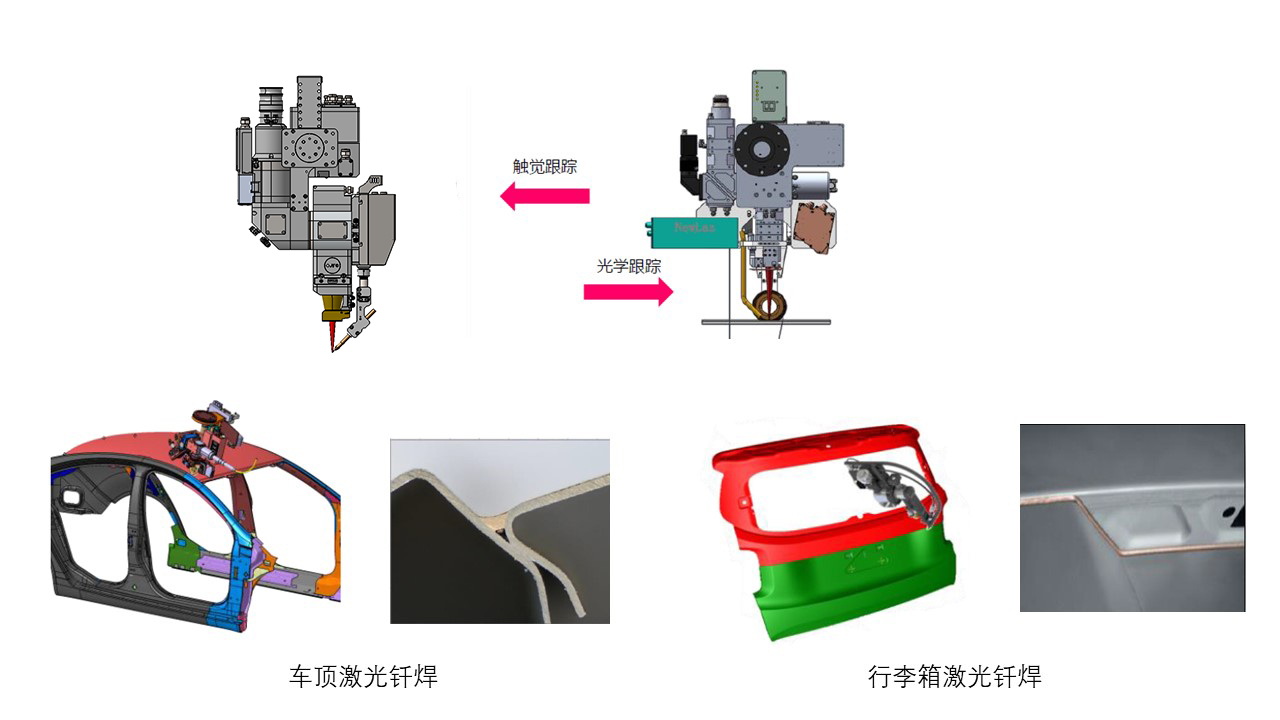

适用场景

・白车身:车顶、后盖、前舱盖、纵梁零件焊接

NewFA3送丝钎熔焊接头

・动力电池:电池包、端侧板、电池托盘、水冷板等部位焊接

NewFA3送丝钎熔焊接头

・零件焊接

NewFA3送丝钎熔焊接头

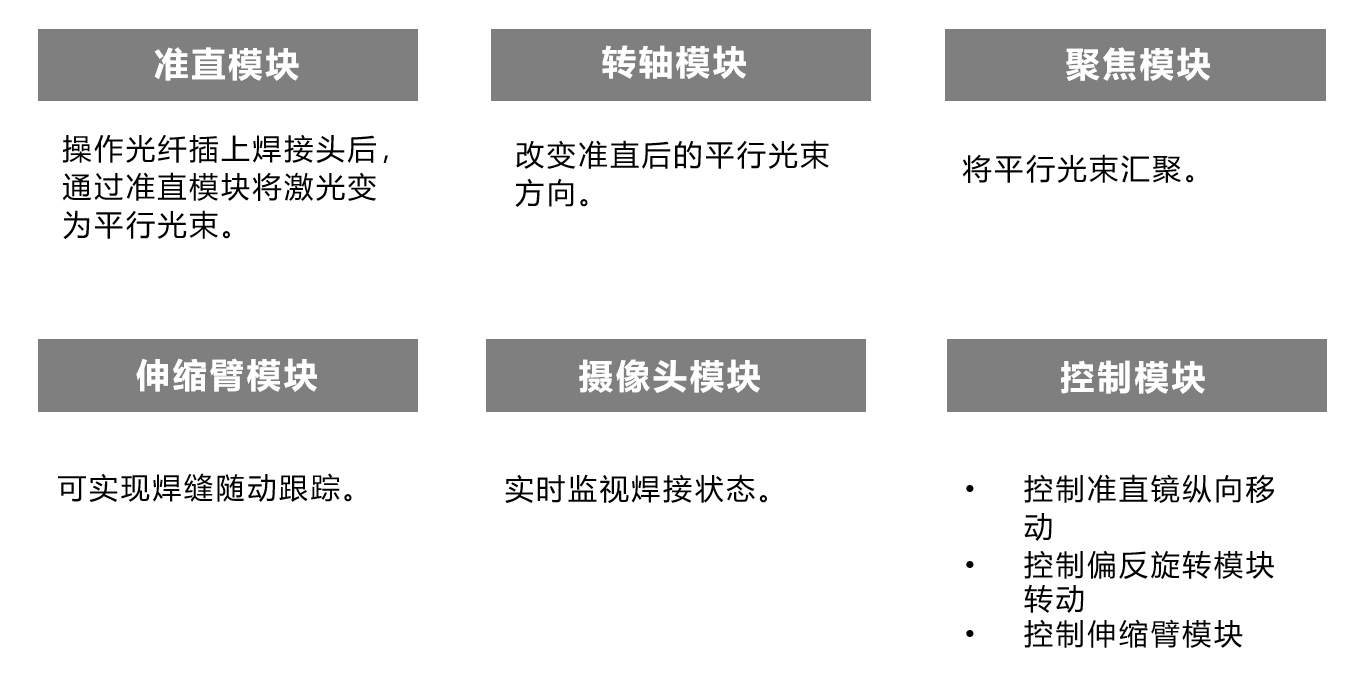

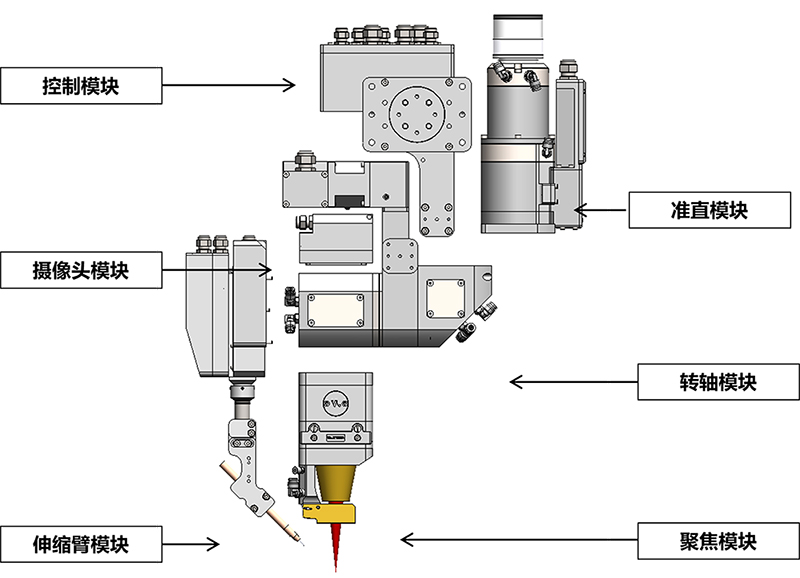

系统配置

NewFA3送丝钎熔焊接头

核心优势

・焊丝导向跟踪:焊丝触觉传感器精确控制跟踪力量,自动补偿零件偏差,实现焊接过程的稳定性;

・自动调焦:焊丝可以跟随焊缝上下随动,同时焦点自动调节,保证焊丝上光斑大小恒定;

・易于集成:与外部系统如送丝系统、激光器、摄像头显示器快速集成一体化;

・模块化设计:同时FA3钎、熔送丝焊接头具有功能的延展性,适用于任何类型的激光光源,易于维修与拓展;

・用户操作友好:可与进口设备实现无缝替换,且兼容现有的激光钎、熔焊接系统,调试周期短,稳定性强。

主要参数

型号:NewFA3
光纤接口:QBH/QD
波长:1030-1090nm
最大功率:8KW
摆动范围:±90
聚焦模块单向调节范围:0-3mm
伸缩臂调节范围:±5mm
冷却方式:水冷
电源:24V/10A
防护等级:IP64
仅供参考,以具体配置为准
